直線電機是如何工作的？
在機械設計中，常用直線電機驅動運動軸。
常見的直線電機有3種形式：U形，扁平的，管狀的，也分別叫做空芯直線電機，鐵芯直線電機，和軸式直線電機（柱狀直線電機）。

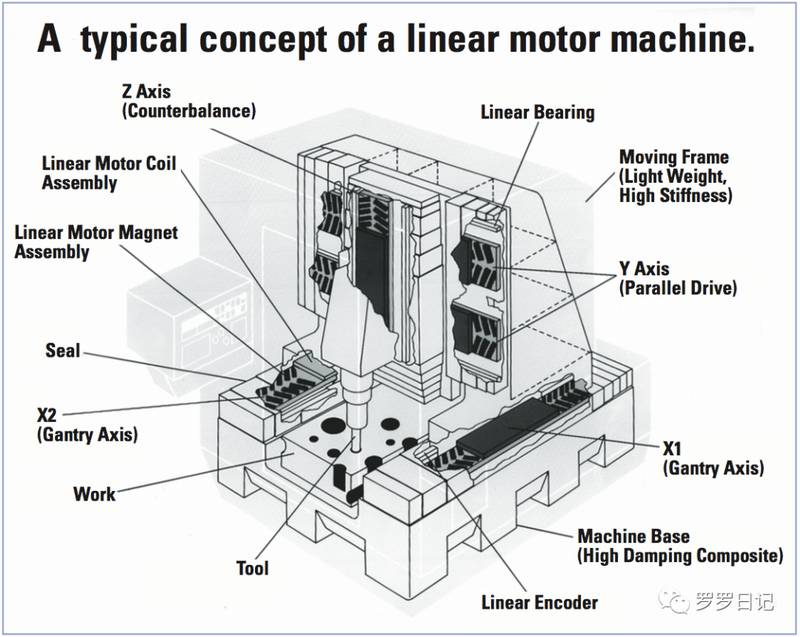

扁平直線電機應用于XYZ運動軸，其中Z軸的驅動需要重力平衡器。

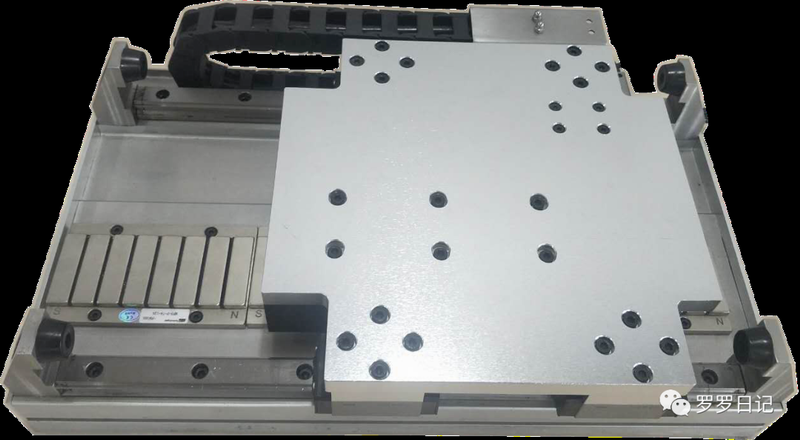

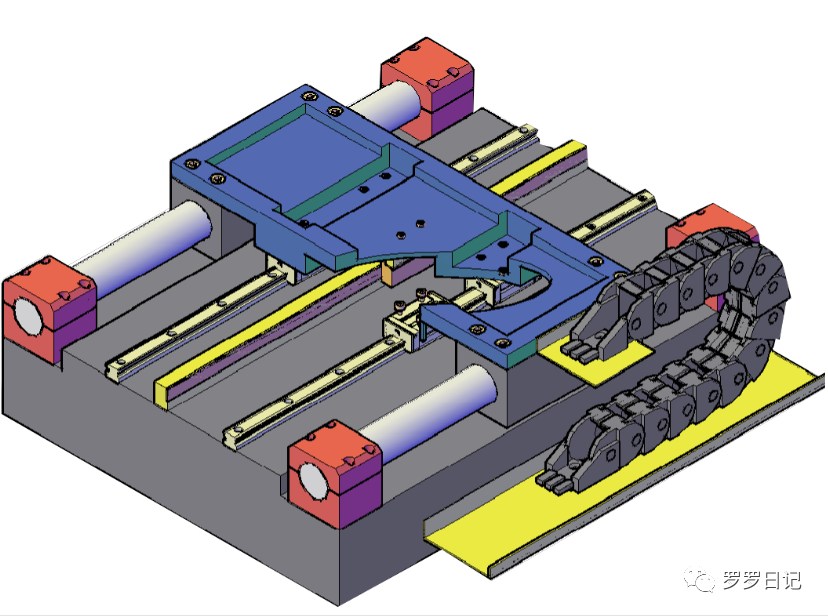

扁平直線電機應用于單軸運動平臺，磁鐵組件固定，線圈組件帶動上面的平板運動。

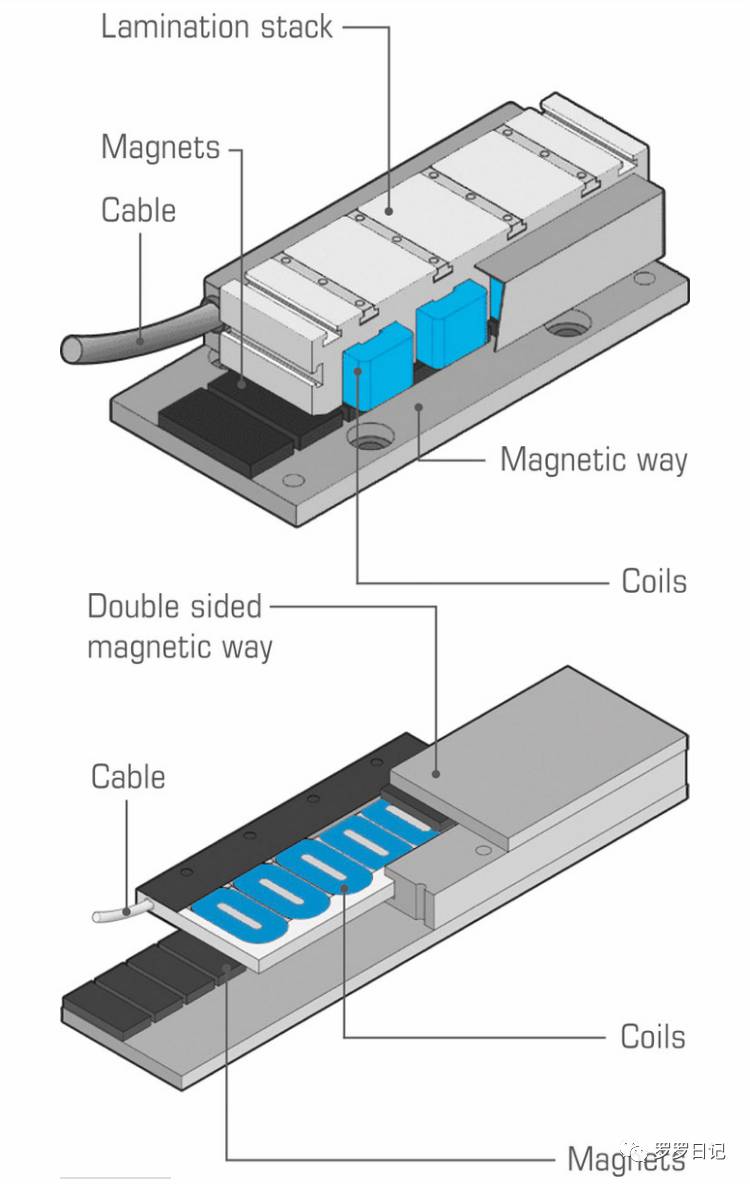

鐵芯及空芯直線電機結構示意圖：鐵芯直線電機線圈包圍在鐵疊片上，鐵疊片用于導磁，增強電機出力性能，疊片設計可以減小渦流發生。而磁鐵排列在磁道上，通常為了減小齒槽效應而傾斜放置?？招局本€電機線圈嵌套在環氧樹脂，例如G10中，而磁鐵排列在U型板兩側。

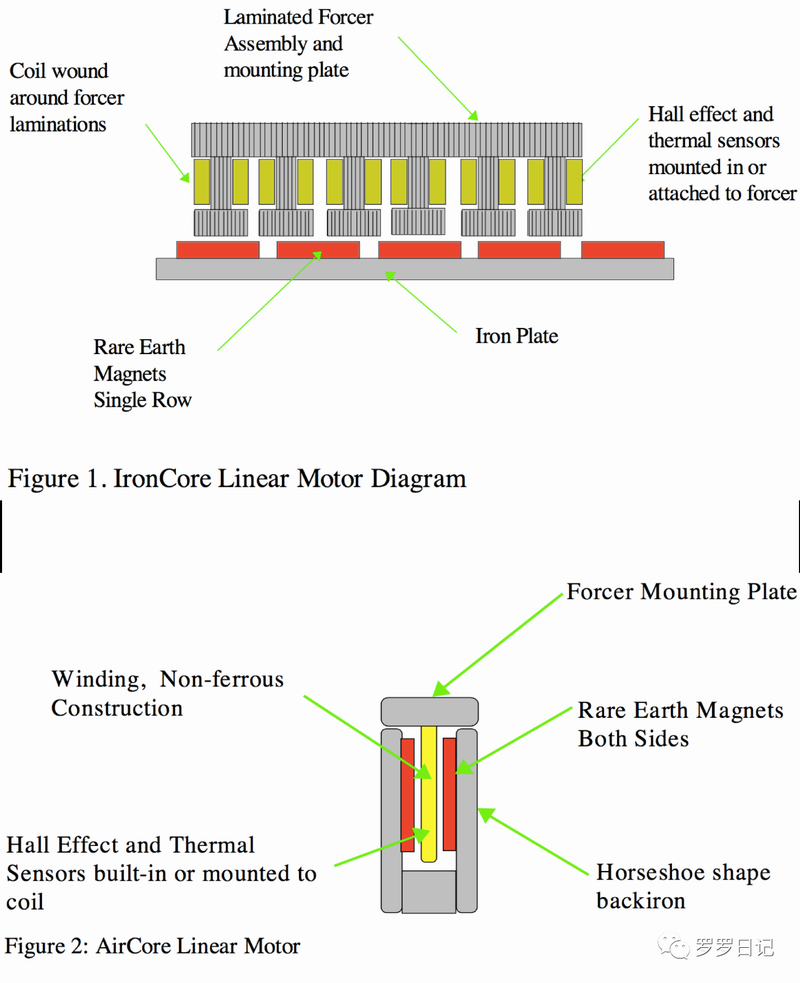

鐵芯及空芯直線電機示意圖：在非鐵芯直線電機中，線圈繞組纏繞在環氧樹脂中，而鐵芯直線電機的繞組則安裝在鐵疊片中，疊片包含齒或突起，這些齒或突起將磁通量聚焦，產生更大的力。

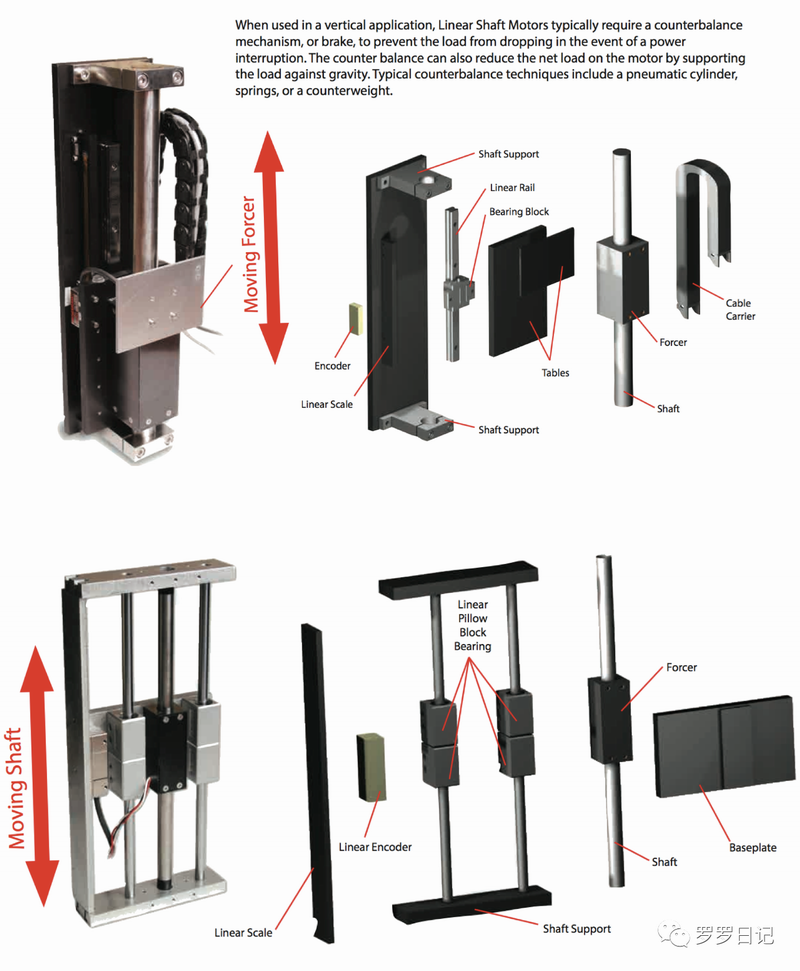

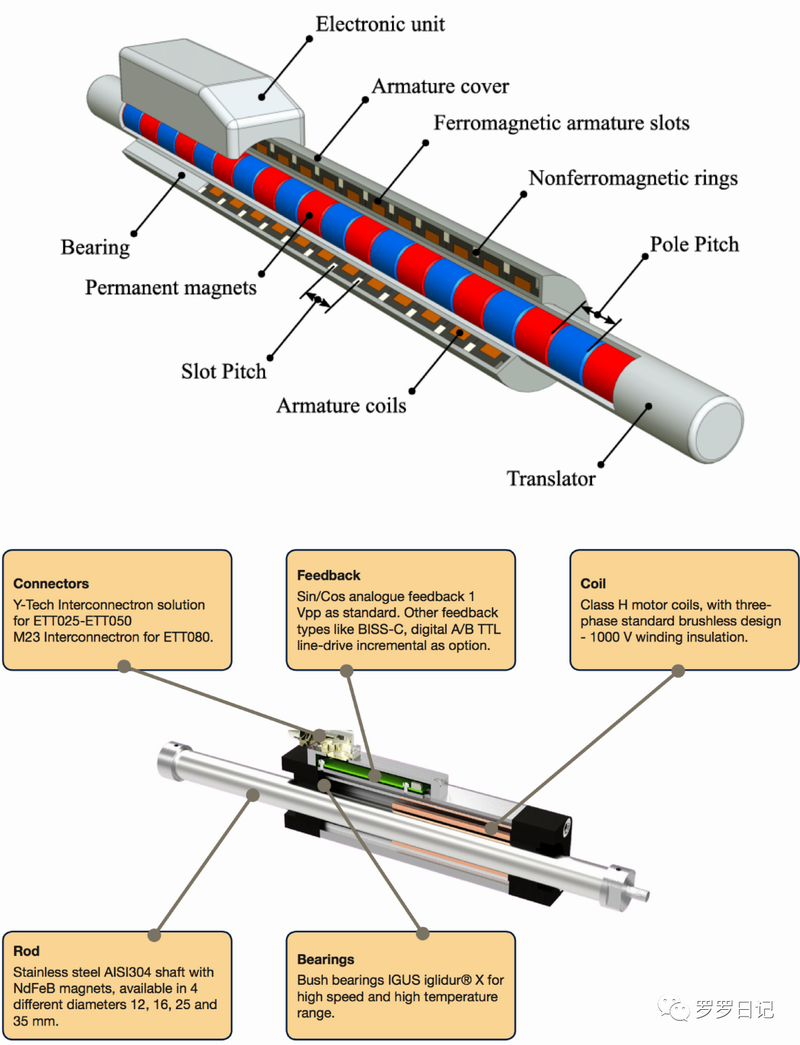

軸式直線電機示意圖：中間是包含環形磁鐵組件的軸，線圈呈圓柱狀，包圍在這根軸外面，兩者可以在軸向相對運動，有的軸式電機有導軌，有的沒有。這種設計為氣缸或絲杠等軸式驅動提供了替代方案。

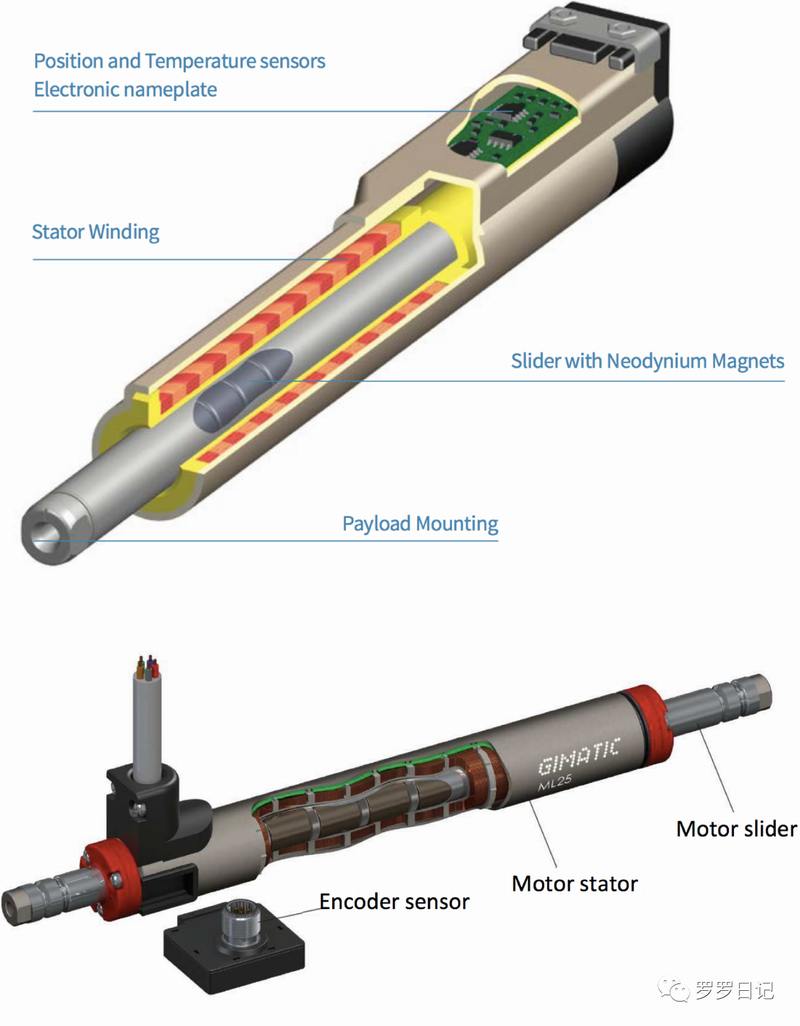

軸式直線電機示意圖：可集成位移傳感器，例如霍爾傳感器，編碼器等，也可集成溫度傳感器，用于檢測線圈溫度。
那么，它們是如何工作的？
1. 通電導線在磁場中受洛倫茲力
其實，雖然形式上不同，但是這三種電機運動原理是一樣的。
本質上來說，都是通電導線在磁場中受力而發生運動。
我們先看一張圖。

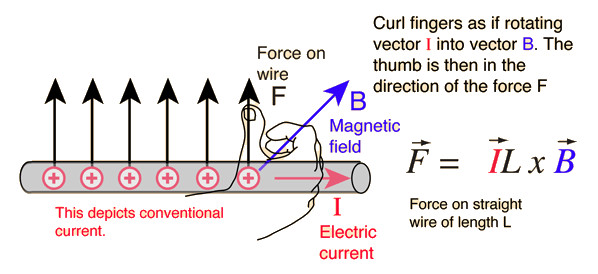

通電導線在磁場中受洛倫茲力：像把電流向量轉向磁場方向一樣卷曲四指，大拇指所指的方向，就是通電導線受力方向。在此圖中，先把四指順著電流，也就是向右的方向，然后卷曲四指，使得四指可以轉動到磁場方向，也就是垂直屏幕向里的方向，那么大拇指必然是朝上的，這就是此通電導線的受力方向。
其實在上圖中，用左手更好判斷力的方向，讓磁感線穿過手心，四指指向電流的方向，那么大拇指所指的方向就是導線受力方向。
想象一下，如果有多根導線組成線圈，那么線圈受力：F=k*B*L*I*N，其中F=合力（N），k=力常數，B=磁通密度（Tesla），L=導線長度，I=電流（A），N=導線數目。
這就是直線電機運動的最基本原理，其實永磁旋轉電機也是一樣。
記住這個，后面你會看到這個基本原理的不同表現形式。
那么，洛倫茲力是如何在電機中發揮效果的？
我們先來看看最常用的空芯直線電機（Air Core Linear Motor），也叫做U型直線電機。
2. U型直線電機
U型直線電機有兩個相對的平行磁道，線圈包裹在環氧樹脂中，充當動力器，線圈組件是無鐵的，需要通過軸承支撐在磁道中，來回運動。
因為線圈組件無鐵，所以它和和磁軌之間不會產生吸引力，也不會產生干擾力，這種線圈組件的質量很輕，可以實現很高的加速度。

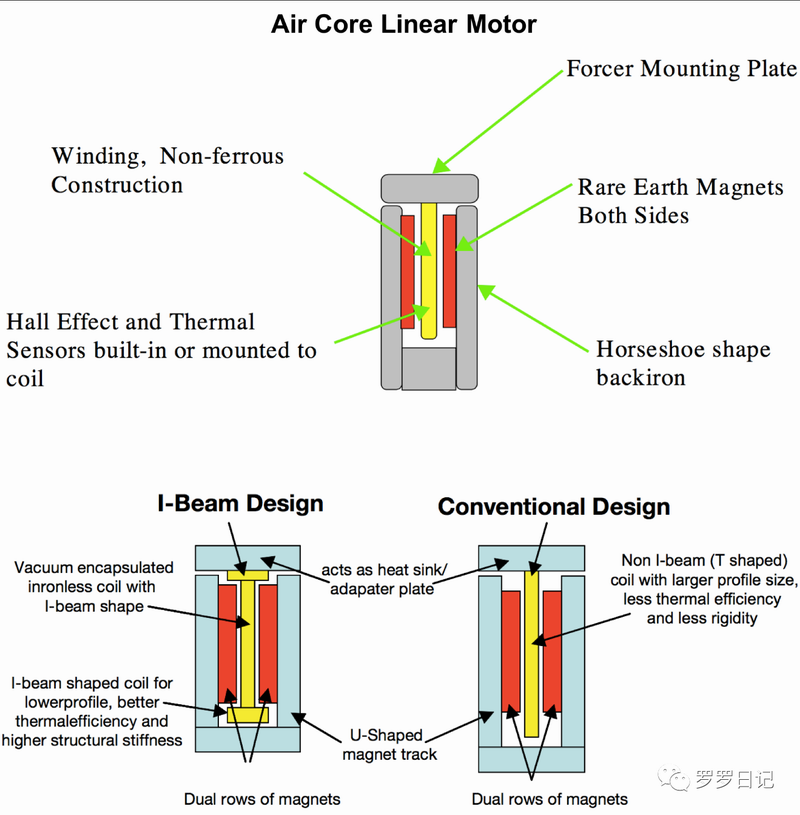

傳統T型設計和工字設計，相比于T型設計，工字形線圈，外形小巧，熱效率更高，結構剛度更高。

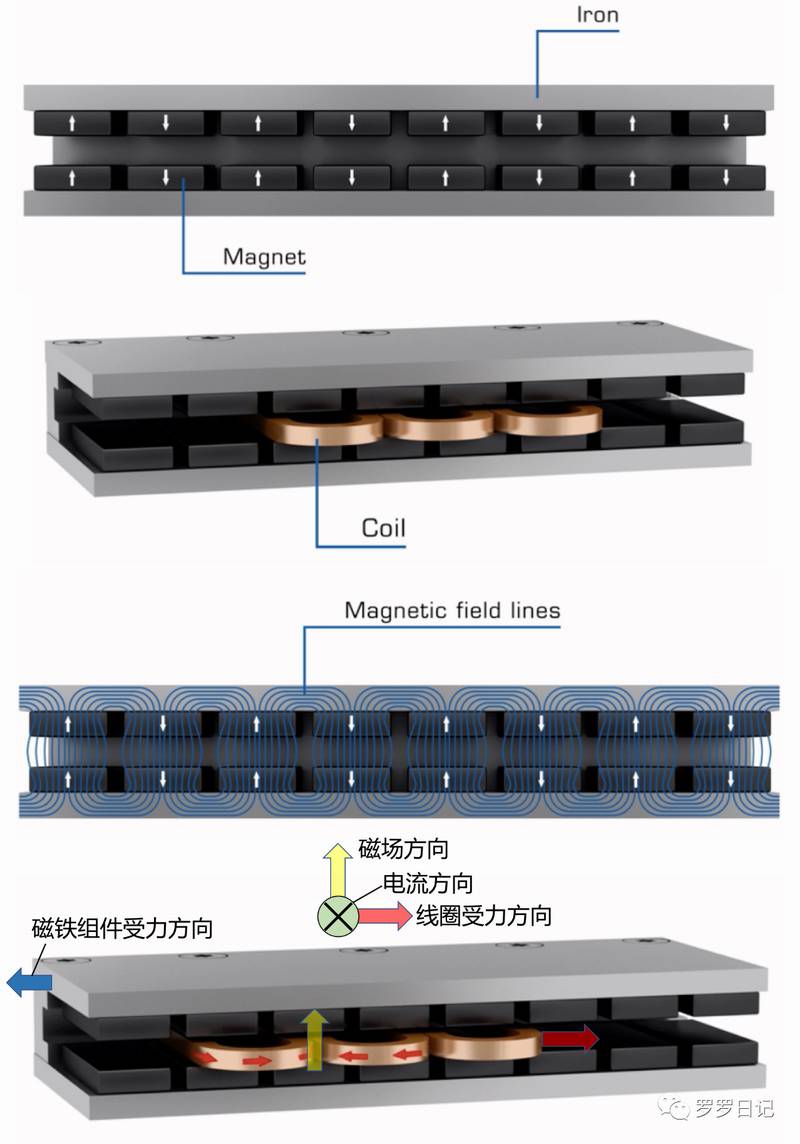

U型直線電機磁場方向，以及通電時線圈和磁道受力示意圖：上圖是一個含有8對磁鐵組件和三個線圈的直線電機，圖示位置，電流朝里或者朝外，磁場是豎直方向，向下或者向上，根據導線在磁場中受力分析可知，線圈受力在左右方向。再結合位移傳感器，實時監測線圈或者磁鐵組件的位置，來更換通電線圈的相，比如是12，還是23，還是13線圈通電，來達到持續運動的效果。

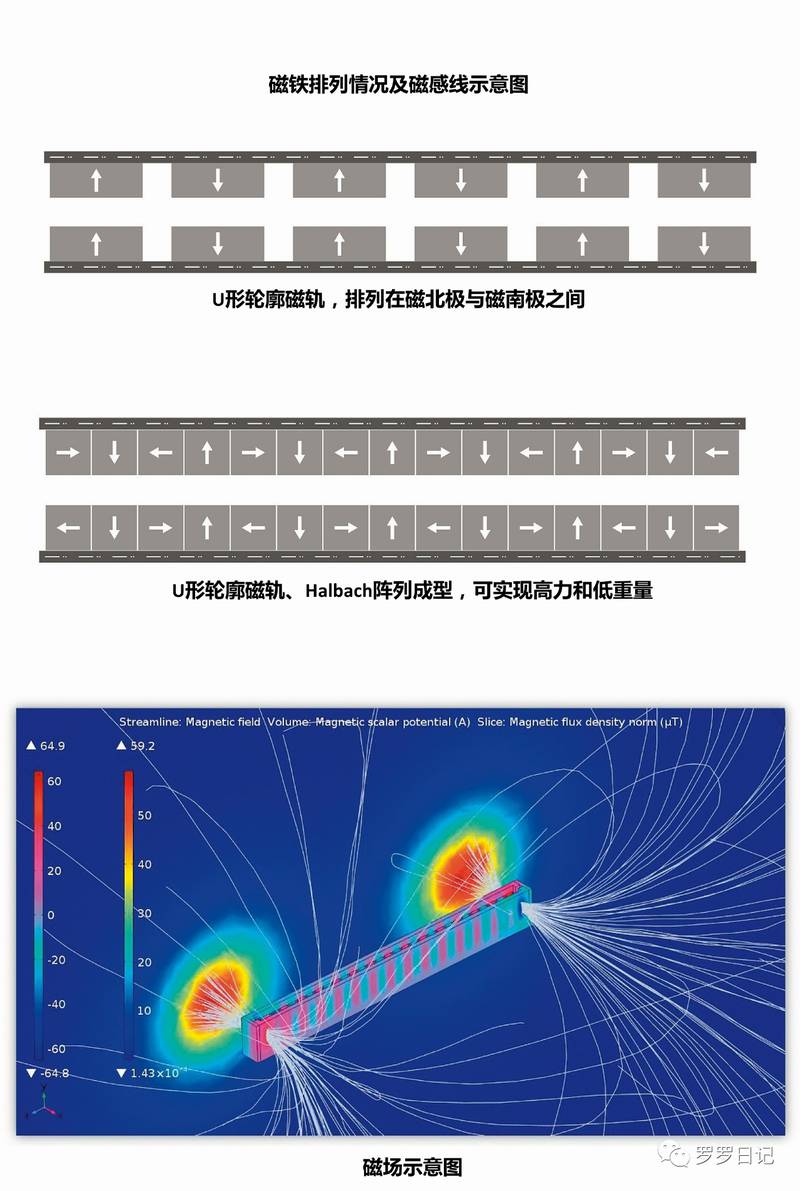

直線電機常見的磁鐵排列示意圖：北極上下交替排列，以及Halbach排列。

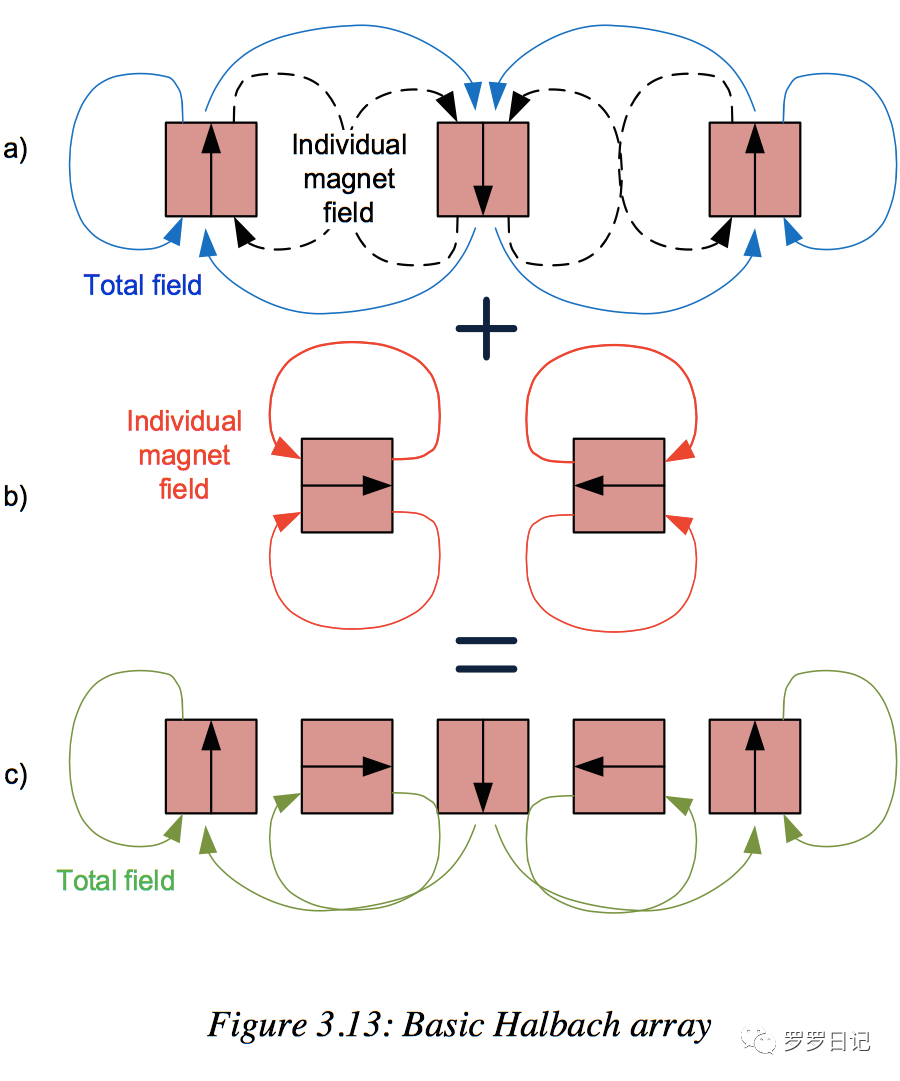

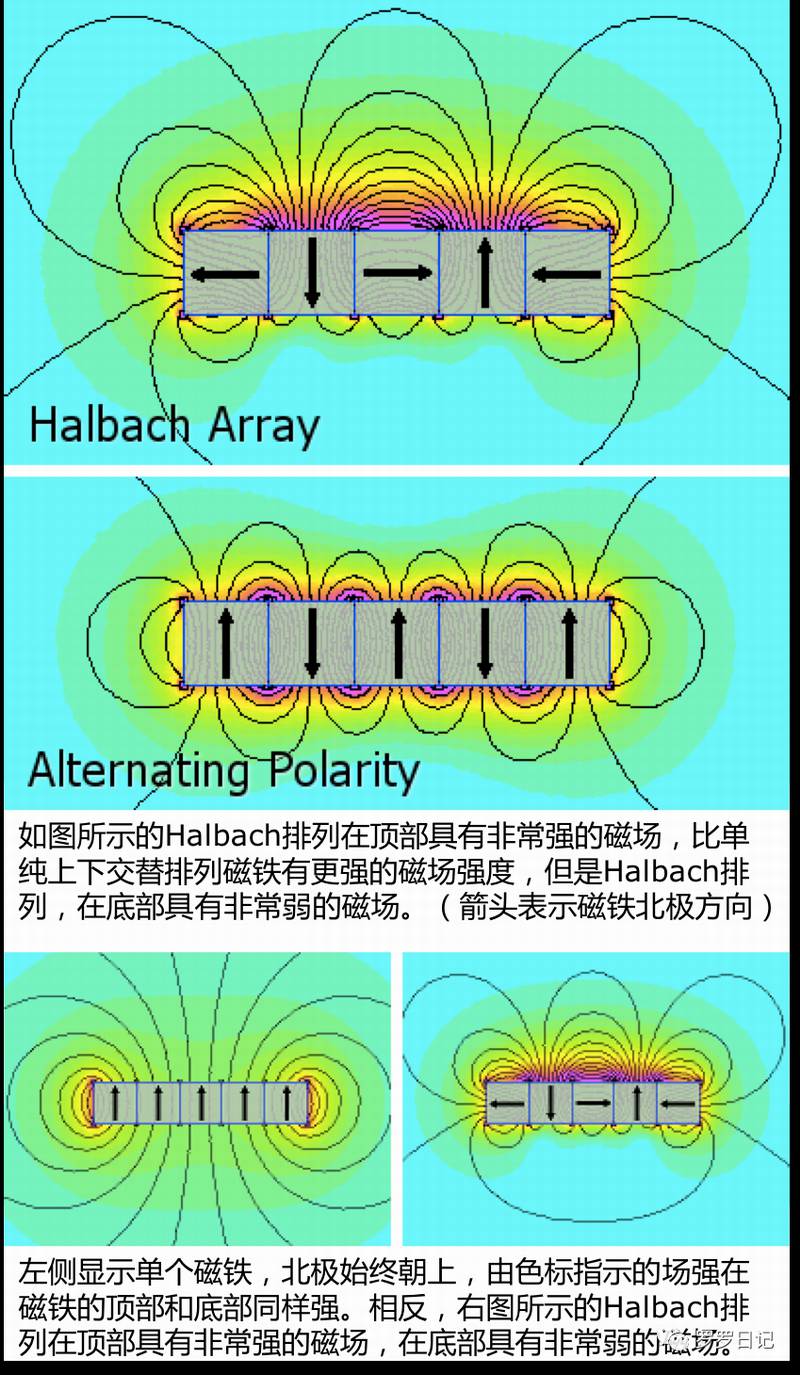

磁鐵Halbach排列及磁場示意圖
常見直線電機磁鐵排列方式，Halbach排列可以在單側產生最高的磁場強度，從而增加電機出力。
通常，線圈繞組為三相，通過無刷換向（電子換相）。由于磁體彼此相對，并容納在U形通道中，因此這種電機磁通量泄漏小。
另外，因為磁道安裝在固定件上，所以行程可以做得很長，唯一的限制是電纜管理和可用的編碼器長度，以及加工大型扁平結構的能力。
當然，這種電機也有它的缺點，由于動力器由纏繞的線圈制成，并和環氧樹脂保持在一起，因此大部分熱量必須通過它及線圈安裝板散發，少部分熱量也可以通過氣隙進入磁體軌道。這兩個路徑都具有較高的熱阻，因此使電機的熱管理變得困難。
另外線圈組件由線圈和環氧樹脂制成，力在線圈上產生。這意味著所有施加的力都作用在繞組和環氧樹脂上，與鐵芯直線電機相比，這是一個薄弱的結構， 這種弱點限制了電機******尺寸和出力。
由于熱量和結構上的限制，這種類型的電動機每包裝尺寸的力很小，另外雙磁道設計，也占用了額外的空間。
3. 鐵芯直線電動機
鐵芯直線電機的線圈先安裝到鐵疊片上，然后再安裝到鋁制底座上。
鐵疊片用于引導磁場，由于集中了繞組產生的磁場，鐵芯電機增加了其出力性能。
同時，因為鐵片的存在，在磁道和線圈組件之間存在吸引力，這種吸引力與電機產生的力成比例，可以將其用作空氣軸承系統的預緊力，在選擇其他導軌時，應當考慮這種力，它會增加軸承磨損。
另外，當鐵片經過磁體，電機推力會發生變化，這稱為齒槽效應，齒槽效應會影響低速平滑度（速度波動）。
不過，一些制造商已經開發出減小齒槽效應的方法，比如磁鐵傾斜，從而緩解隨著鐵片越過磁鐵移動時吸引力的變化，或者通過使用反饋和控制系統來補償齒槽效應。

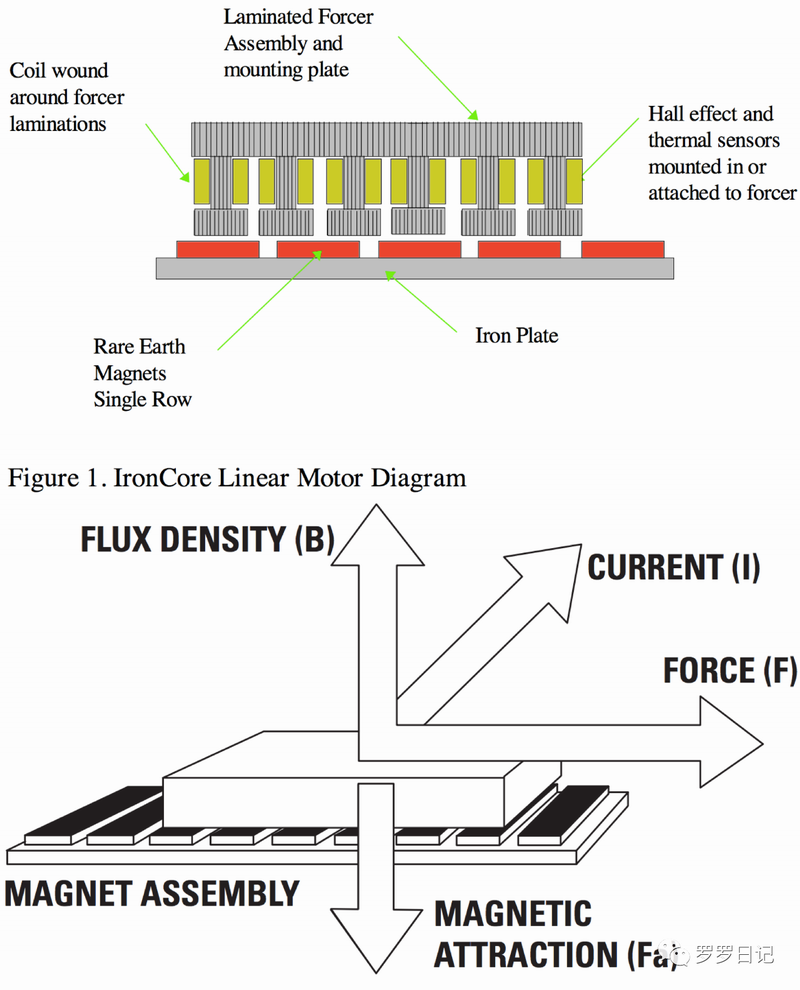

單面鐵芯直線電機及受力示意圖：為了減少渦流損耗，鐵芯采用層疊狀結構，且主要由堆疊絕緣的變壓器片制成。扁平省空間，線圈組中的鐵芯使得線圈組與磁性組件之間產生吸引力，可以用于空氣軸承的預壓。不過吸引力會導致齒槽效應的發生，并進而導致進給力在行程范圍內波動，專門設計的緣齒可優化齒槽效應。

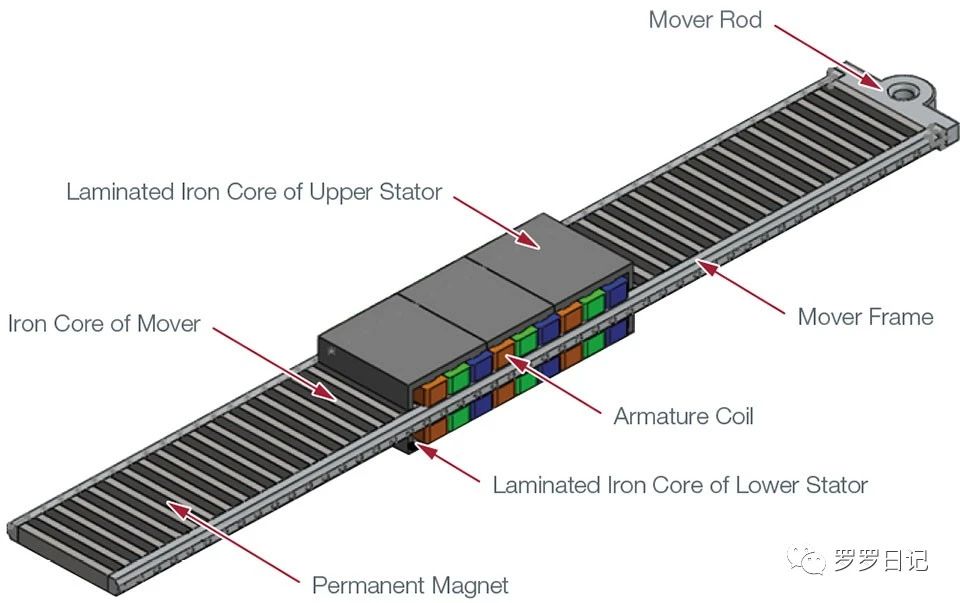

雙面鐵芯直線電機示意圖，可以產出更大的力，不過也占用更多的空間。
鐵芯電動機除了具有產生很大推力的能力外，還具有很好的散熱性能，重要原因是，由于繞組纏繞在鐵疊片上（熱傳導快），因此散熱效果極佳，另一方面，要歸功于其相對開放的設計，沒有封閉區域。
當然，很重要的是，扁平鐵芯直線電機磁鐵比U型兩側配置少，所以更便宜。
但是，這種設計會使它們?nèi)菀资艿轿廴荆貏e是金屬屑或薄片，這些金屬屑或薄片會被永久磁鐵吸引，并可能損壞電機。
鐵芯直線電動機具有較高的連續力和良好的散熱性，非常適合壓制，成型和機械加工應用，它們還擅長于需要施加高力，或高壓力的高速測試。
